Protegir correctament un cable a l'exterior no és només una qüestió de durabilitat, sinó de seguretat elèctrica, compliment normatiu i fiabilitat de la instal·lació. L'exposició a la pluja, al sol o als canvis de temperatura pot degradar ràpidament un cable si no s'han pres les mesures adequades.
Si et preguntes com protegir un cable de la intempèrie, la resposta passa per combinar diversos factors: elecció del cable, canalització adequada, connexions estanques i (si cal) un correcte sistema de presa de terra.

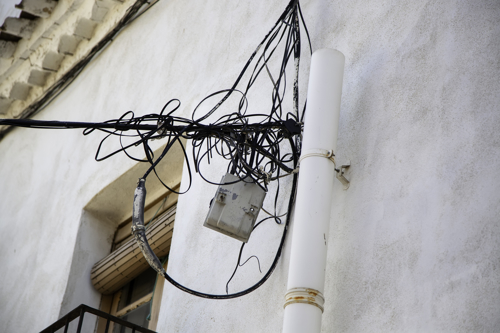

Img. instal·lació elèctrica desprotegida a l'aire lliure
Per què és tan important protegir els cables elèctrics a l'exterior?
Els cables elèctrics instal·lats a l'exterior estan sotmesos a múltiples agents que poden comprometre la seva integritat.
Aquests són els 6 principals riscos climàtics per a cables elèctrics exteriors:
1. Humitat, pluja i neu: l'aigua pot penetrar en entroncaments, caixes o connexions mal segellades, provocant corrosió en els conductors, degradació de l'aïllament i errades com a curtcircuits, activacions del diferencial, descàrregues elèctriques i fins i tot incendis.
Img. Protecció tub Nylofix_IP66_IP68-IP69K
2. Radiació solar (raigs UV): l'exposició prolongada al sol degrada els materials plàstics que no són aptes per a l'exterior. La coberta del cable perd flexibilitat, es torna fràgil i deixa el conductor exposat, reduint significativament la seva vida útil.
Img. Protecció tubo Nylofix_Resistència UV
3. Temperatures extremes (calor i fred): les oscil·lacions tèrmiques provoquen dilatacions i contraccions del cable i del seu aïllament. Amb el temps, això genera esquerdes, enduriment del material i pèrdua de capacitat dielèctrica, augmentant el risc d'errades i fuites de corrent.
Img. Protecció tub Nylofix enfront de temperatures extremes
4. Vent i abrasió mecànica: el moviment causat pel vent o per vibracions fa que els cables freguin contra superfícies, vores o estructures. Aquest desgast progressiu pot fer malbé la coberta i deixar el coure al descobert.
5. Gel, neu acumulada i tempestes: el pes del gel o de la neu genera tensions mecàniques elevades, mentre que les tempestes poden donar lloc a sobretensions que afecten a l'aïllament i als equips connectats.
Img. Protecció tub Nylofix davant la neu
6. Ambients agressius (salinitat i contaminació): en zones costaneres, industrials o amb alta contaminació, la combinació d'humitat, sal i agents químics accelera la corrosió dels components metàl·lics i l’envelliment de l’aïllament, reduint la seguretat i fiabilitat de la instal·lació.
Img. Protecció del tub Nylofix davant la corrosió
|
⚠️Una mala protecció no només redueix la vida útil del cable, sinó que pot derivar en errades elèctriques, dispars de proteccions o fins i tot risc d'incendi. |
Com protegir cables a l'exterior: 5 claus fonamentals
1. Escollir un cable apte per a exterior
El primer pas és utilitzar un cable dissenyat específicament per a exterior. Aquest tipus de cables incorpora cobertes resistents a:
- Radiació UV
- Humitat
- Canvis tèrmics
Materials com el PVC formulat per a exterior o el polietilè ofereixen un bon comportament en aquestes condicions, mentre que en aplicacions més exigents s'utilitzen aïllaments de tipus XLPE, amb major estabilitat tèrmica i durabilitat.

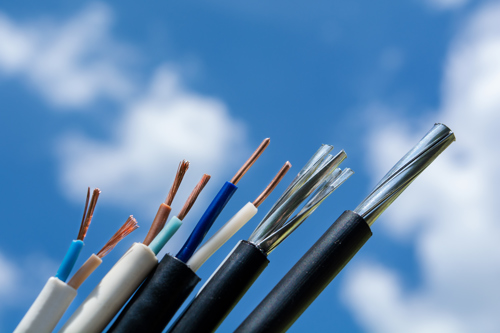

Img. Alguns tipus de cables elèctrics
Per exemple, per a il·luminació de jardí es sol utilitzar RV-K, mentre que per a enterrament directe és preferible UF-B/NYY; en instal·lacions amb alta temperatura o exposició contínua al sol, els cables THWN-2 o amb aïllament XLPE ofereixen major durabilitat.
|
👉Recorda: no tots els cables estan preparats per treballar a l'aire lliure, i aquesta elecció inicial marca la diferència en la durabilitat i fiabilitat de la instal·lació. Així mateix, únicament els cables armats proporcionen resistència mecànica, a un cost molt superior als cables estàndard. |
2. Utilitzar canalitzacions adequades
Per protegir els cables elèctrics de la pluja i dels danys mecànics, és imprescindible instal·lar-los dins d'un sistema de canalització.
Els tipus de sistema de canalització estancs que proporcionen resistència mecànica més comuns en aquest cas són:
Tubs de protecció metàl·lics flexibles
● Alta resistència mecànica
● Bona estanquitat (versions amb recobriment plàstic)
● Es recomana l’ús de tubs amb coberta plàstica o d’acer inoxidable, segons sigui el risc de corrosió
● Excel·lent resistència als raigs UV (coberta plàstica de color negre)
● Baix risc en cas d’incendi
Tubs de protecció metàl·lics rígids
● Màxima protecció mecànica
● Es recomana l'ús d'acer inoxidable, segons sigui el risc de corrosió
● Inherentment resistents als raigs UV
● Baix risc en cas d'incendi
Tubs de protecció plàstics flexibles
● La seva flexibilitat i gran disponibilitat d’accessoris faciliten i flexibilitzen la instal·lació
● Elevat nivell d’estanquitat (fins a IP68/IP69K)
● Excel·lent resistència als raigs UV (color negre)
● Inherentment resistents a la corrosió
Tubs de protecció plàstics rígids
● Resistència limitada als raigs UV
● Inherentment resistents a la corrosió

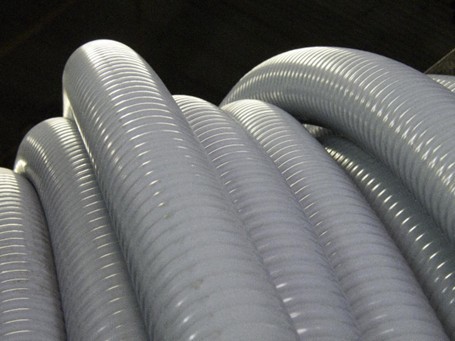

Img. Exemples de sistemes de protecció de tub de poliamida
3. Protegir entroncaments i connexions
Els entroncaments són el punt més crític de qualsevol instal·lació exterior. Una mala connexió o una caixa sense estanquitat pot anul·lar tota la protecció del sistema.
Per a garantir una instal·lació segura:
- Utilitza caixes estanques (mínim IP54, recomanable IP65 o superior)
- Empra prensaestopas per a evitar filtracions
- Usar ràcords estancs per a connectar els tubs flexibles
- Evita entroncaments “a l'aire”, fins i tot en instal·lacions provisionals
Img. Exemple de muntatge de caixa estanca i sistemes de connexió que van a la intempèrie
La referència normativa és la UNE-EN 60529, que defineix els graus de protecció IP enfront de sòlids i líquids. En exteriors, triar correctament aquest nivell és clau per a evitar filtracions, condensació interna i fallades elèctriques.
Normativa aplicable en instal·lacions exteriors
A Espanya, qualsevol instal·lació elèctrica exterior ha d'ajustar-se al Reglament Electrotècnic de Baixa Tensió (REBT), que estableix obligacions clares per a garantir seguretat i durabilitat:
- Protecció mecànica obligatòria en exteriors
- Ús de canalitzacions adequades
- Graus de protecció IP segons exposició
A més, les normes UNE-EN 61386 regulen els sistemes de tubs utilitzats en canalitzacions:
- 61386-21: sistemes de tubs rígids
- 61386-22: tubs curvables
- 61386-23: tubs flexibles
- 61386-24: tubs enterrats
Complir aquestes normatives no és opcional: garanteix la seguretat de la instal·lació i evita fallades elèctriques.
Factors clau per a triar la protecció adequada
Abans de definir com protegir un cable en exteriors, és fonamental avaluar les condicions de l'entorn i seleccionar els productes adequats. Els principals factors a considerar són:
● Grau d'exposició a l'aigua: determina el grau de protecció IP necessari. Per exemple, en zones amb pluja freqüent o rosada es recomana mínim IP44, mentre que en exteriors molt exposats és millor IP54–IP65. Això protegeix el cable i les caixes d'entroncament de filtracions d'aigua i humitat.
● Radiació solar: La radiació ultraviolada pot afectar negativament els plàstics. L'energia lumínica trenca els enllaços químics de les cadenes polimèriques, reduint la seva resistència mecànica i fent més fràgil el material reduint la seva resistència mecànica i la seva integritat a llarg termini. Per a evitar-ho, es recomana utilitzar:
- Color negre: per a aquest color normalment s'usen additius com el negre de fum que redueixen dràsticament el mal dels raigs UV als materials polimèrics
- Plàstics més resistents: la poliamida, el polipropilè, la poliolefina o el polietilè són polímers amb una excel·lent resistència a la intempèrie
● Risc mecànic: si els cables poden sofrir impactes, trepitjades o rascades, convé usar tubs metàl·lics o reforçats.
● Temperatura de treball: les variacions de fred i calor afecten la durabilitat de l'aïllament dels cables, per la qual cosa és fonamental utilitzar materials tèrmicament estables.
Solucions INTERFLEX per a protegir cables en exteriors
Per a instal·lacions exposades a pluja, sol, temperatures extremes o ambients corrosius, INTERFLEX ofereix solucions dissenyades específicament per a entorns exigents, que garanteixen la màxima protecció dels cables.
Tubs flexibles Nylofix
Els nostres sistemes de tub flexible per a la protecció de cables elèctrics són els únics del mercat certificats com a aptes per a ser instal·lats en l'exterior d'acord amb la norma nord-americana UL 746C.
● Fabricats en poliamida (PA6 o PA12) i polipropilè
● Alta resistència mecànica i a impactes
● Certificació UL 746C per a ús exterior
● Per a aplicacions estàtiques i mòbils
● Ideals per a maquinària, automatització o renovables
Img. Tub Model de Nylofix
Condicions de servei i requisits de protecció
Grau d'exposició a l'aigua

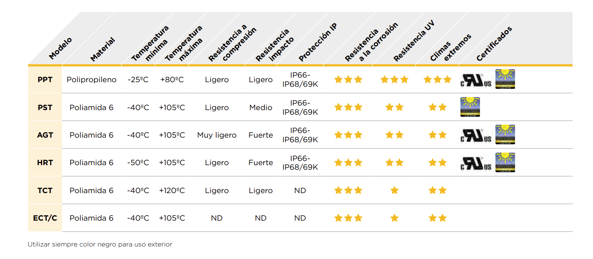

Els sistemes de protecció dels tubs flexibles Nylofix, en combinació amb ràcords i caixes estanques compatibles garanteixen un grau de protecció comprès entre IP66 i IP68/IP69K, conforme a la norma IEC 60529 (i, en el cas d'IP69K, ISO 20653).
Risc mecànic
Els tubs flexibles Nylofix són aptes per a la seva instal·lació en entorns amb requeriments mecànics elevats incloent recorreguts complexos, maquinària mòbil i instal·lacions industrials.
Temperatura de treball
Els tubs flexibles Nylofix, fabricats en poliamida 6 (PA6) són aptes per a la seva utilització en un rang de temperatures de servei comprès entre -40 °C i +105 °C, admetent pics tèrmics de fins a +150 °C de curta durada, sense afectació significativa de les seves propietats mecàniques i funcionals.
Els tubs de polipropilè són especialment indicats per a climes extrems (àrids o tropicals), i existeixen versions de PA6 com els PST, AGT o HRT. Els models TCT i ECT/C es poden obrir longitudinalment i permeten passar cables preparats amb terminals, connectors i preses de corrent. que per dimensió és impossible que puguin discórrer per dins del tub.
Descàrrega el catàleg Nylofix per a conèixer tots els models i característiques tècniques.
Gamma Tubeflex
Oferim tubs i ràcords de metall i PVC de primera qualitat, recolzats per més de 50 anys d'experiència en la seva fabricació. Aquests sistemes estan dissenyats per a complir amb les màximes exigències mecàniques i oferir una protecció de confiança en entorns industrials, garantint durabilitat, alta resistència a compressió i seguretat en la instal·lació de cables elèctrics.
- Opcions metàl·liques i no metàl·liques
- Resistència a temperatures extremes (fins a +400 °C o més)
- Versions inoxidables per a ambients corrosius
- Aplicacions en indústria, energia solar o entorns agressius
Img. Tub Model Ondaplast de Tubeflex.
Condicions de servei i requisits de protecció
Grau d'exposició a l'aigua
Els sistemes constituïts per tubs metàl·lics Ondaplast, Ondaplast Inox o Ondaplast HF-UV, en combinació amb accessoris estancs compatibles garanteixen un grau de protecció adequat enfront de la penetració d'agents externs, podent aconseguir nivells equivalents fins a IP66–IP68/IP69K, conforme a la norma IEC 60529 (i, en el cas d'IP69K, ISO 20653) en funció de la correcta selecció i muntatge del conjunt.
Risc mecànic
Per a les aplicacions que requereixen de major resistència mecànica, disposem de tubs metàl·lics de la gamma INTERFLEX amb o sense recobriment lliure d'halògens i en acer inoxidable.
Temperatura de treball
El model Ondaplast HF-UV proporciona una excel·lent durabilitat en exterior, amb certificat UL 746C (apte per a intempèrie) i amb un rang tèrmic molt ampli, de -45 °C fins a +90 °C. Proporciona una alta estanquitat IP66.
La versió d'acer inoxidable sense recobriment (Interflex Inox) proporciona una excel·lent resistència a la corrosió i una temperatura màxim d'ús de +400 °C.
Descàrrega el catàleg Tubeflex i consulta models, materials i rangs de temperatura per als teus projectes.
Cable adequat + canalització + connexions estanques i segellades = protecció total
Protegir un cable de la intempèrie no és només una qüestió de material, sinó de com es dissenya i executa tota la instal·lació: des de l'elecció del cable fins a la canalització, el segellament i les connexions.
Si algun d'aquests punts falla —un tub inadequat, una caixa sense estanquitat o una mala fixació—, el sistema perd fiabilitat i augmenta el risc d'avaries, interrupcions o fins i tot danys majors.
Per això, és clau aplicar bones pràctiques com:
● Seleccionar cables i tubs aptes per a exterior i resistents a UV.
● Garantir graus de protecció IP adequats en caixes i connexions.
● Protegir mecànicament els recorreguts i evitar punts de tensió.
● Revisar periòdicament l'estat de la instal·lació.
Perquè, en exteriors, una instal·lació ben protegida és la base de tot el sistema elèctric.
