Com determinar el nombre de cables per tub corrugat en una instal·lació?

Com determinar el nombre de cables per tub corrugat en una instal·lació?



 Abans de passar cables per un tub corrugat, és imprescindible conèixer quants conductors admet sense comprometre la seguretat ni incomplir la normativa. Una elecció incorrecta pot dificultar el muntatge, limitar futures ampliacions o fins i tot provocar incidències elèctriques.
En aquest article, t'expliquem com calcular la quantitat adequada de cables segons el reglament i quines solucions com Nylofix o Tubeflex s'adapten millor a cada cas.



Quants cables poden passar per un tub corrugat? El que diu la normativa



Saber quants cables pots passar per un tub corrugat no és només una qüestió teòrica: és clau per a evitar tirades impossibles, reescalfaments o incompliments normatius que poden acabar en reelaboracions costoses.

La normativa que regula aquest aspecte és la ITC-BT-21 del Reglament Electrotècnic de Baixa Tensió (REBT), i en ella trobaràs els criteris que marquen la diferència entre una instal·lació ben feta… i una que et farà tornar a l'obra.

Segons el tipus d'instal·lació i la secció dels cables, hauràs d'aplicar diferents mètodes de càlcul.



Fins a 5 conductors de la mateixa secció



Per a instal·lacions elèctriques amb fins a cinc conductors unipolars d'igual secció, la Instrucció Tècnica Complementària ITC-BT-21 del Reglament Electrotècnic de Baixa Tensió (REBT) estableix els diàmetres exteriors mínims que han de tenir els tubs protectors. Aquesta mesura garanteix un allotjament i extracció segurs dels cables, evitant danys i facilitant futures intervencions.



La Taula 2 de la ITC-BT-21 proporciona una guia detallada sobre aquests diàmetres, en funció del número i la secció dels conductors. Per exemple:
●   Per a 3 conductors de 2,5 mm², es requereix un tub amb un diàmetre exterior mínim de 16 mm.

●   Per a 5 conductors de 6 mm², el diàmetre exterior mínim del tub ha de ser de 32 mm.





És fonamental consultar aquesta taula durant la planificació de la instal·lació per a assegurar el compliment de la normativa i la seguretat del sistema elèctric.



Més de 5 conductors o seccions distintes



Quan una instal·lació elèctrica requereix més de cinc conductors en el mateix tub, o conductors de seccions diferents, la taula 2 de la ITC-BT-21 ja no és aplicable. En aquests casos, la normativa estableix un càlcul alternatiu basat en el diàmetre interior del tub i l'ocupació relativa de l'espai disponible.

Existeixen dos mètodes vàlids segons el tipus d'instal·lació (superfície o encastada):



Mètode de la fórmula - Diàmetre mínim del tub

D = d × √(n × f)

On:

• D = diàmetre interior mínim del tub
• d = diàmetre exterior del cable (mitjà si hi ha diferents seccions)
• n = nombre total de conductors
• f = factor de correcció:

                  ○  2,5 per a canalitzacions en superfície

                  ○  3 per a canalitzacions encastades

Aquesta fórmula permet calcular el diàmetre interior mínim necessari per a no superar els límits d'ompliment establerts per la normativa.

Mètode de l'ocupació de la secció interna del tub



La secció útil interior del tub ha de ser com a mínim:
●   2,5 vegades la suma de les seccions dels cables si la instal·lació és en superfície.
●   3 vegades aquesta suma si és una instal·lació encastada.

Aquest criteri busca assegurar espai suficient per a dissipació tèrmica, facilitar el pas dels cables i permetre futures intervencions.

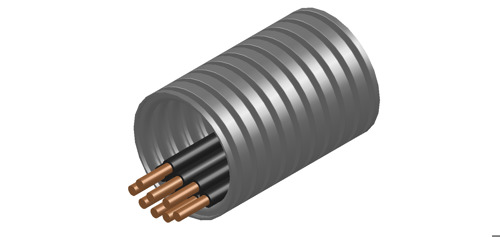

Img: Exemple de l'ocupació de 8 conductors (cables) a l'interior del tub.



Exemple pràctic: Com instal·laries 8 conductors de 4 mm² en una canalització superficial?



Posa't a prova com a instal·lador! Imagina que has de passar 8 conductors de 4 mm² per un tub corrugat en superfície. Quin diàmetre triaries i per què?

Aquest seria el càlcul pas a pas:

●   Calcular la secció total dels cables: 8 × 4 mm² = 32 mm².
●   Multiplicar per 2,5 → 32 × 2,5 = 80 mm² → la secció interior del tub ha de ser almenys de 80 mm².
●   Buscar un tub el qual el seu  diàmetre interior proporcioni almenys aquesta secció (per exemple, un tub de 32 mm de diàmetre té aprox. 80 mm² de secció).



Coincideix el teu càlcul? Saber dimensionar bé una canalització és clau per a estalviar temps, evitar errors i assegurar una instal·lació impecable. I si vols continuar afinant, 'expliquem altres claus a continuació.



Claus per a passar cables per tub corrugat de manera segura i sense sorpreses



Abans de llançar cables, assegura't de tenir tot sota control. Aquests són els punts que t'estalviaran problemes durant la instal·lació (i en les revisions futures):

●   Compleix sempre amb la normativa vigent: no sols per seguretat, també per a evitar inspeccions fallides o haver de refer el treball.
●   Dubtes amb l'espai? Millor un tub més gran: evitaràs forçar els cables, facilitaràs el pas i guanyaràs marge per a ampliacions.
●   Tria el tub adequat per a cada entorn: fixa't en la temperatura, humitat, exposició al sol o possibles impactes. No tots els sistemes aguanten el mateix.
●   Pensa en el manteniment futur: fes servir solucions que permetin muntar i desmuntar fàcilment. Ho agrairàs en la pròxima intervenció.



Img: Principals característiques del tub Nylofix



Nylofix i Tubeflex: triar bé el tub ho canvia tot



Els tubs de protecció Nylofix (Poliamida o Polipropilè) i Tubeflex (metàl·lics o de PVC flexibles) de INTERFLEX ofereixen solucions avançades per a tota mena d'instal·lacions elèctriques per a superfície.

Determinar correctament la quantitat de cables per tub corrugat és només el primer pas: comptar amb un sistema que garanteixi estanquitat, resistència i flexibilitat és el que assegura una instal·lació duradora.



Nylofix: lleugeresa, protecció i muntatge ràpid per a la teva instal·lació



Descobreix els avantatges de Nylofix, un sistema de protecció flexible dissenyat per a fer el teu treball més ràpid, eficient i segur. Amb característiques tècniques avançades i una gran capacitat d'adaptació a diferents entorns, Nylofix t'ofereix la solució perfecta per a les teves instal·lacions elèctriques i mecàniques. Aquí et deixem els seus principals avantatges i característiques:

●   Sistema Easy-Clic: connexió i desconnexió manual sense eines.
●   Estanquitat IP66/IP68/IP69K amb un sol ràcord i una junta tòrica.
●   Temperatura: de -40 °C a +105 °C.
●   Alta resistència química i lliure d'halògens.
●   Gran varietat de diàmetres DN compatibles amb ITC-BT-21.





Tubeflex: resistència i fiabilitat per a les instal·lacions més exigents



Per què triar Tubeflex? Aquest tub flexible està dissenyat per a aquells treballs on es requereixen les màximes prestacions en termes de resistència mecànica i fiabilitat. Ideal per a ambients industrials que demanden un alt nivell de protecció, Tubeflex és el company perfecte per a les teves instal·lacions més exigents. Aquí tens les característiques i avantatges principals que ofereix Tubeflex:



●   Ideal per a entorns industrials exigents.
●   Major resistència a compressió.
●   Excel·lent comportament enfront d'uns certs agents químics.
●   Fiabilitat provada durant més de 55 anys en el mercat.





Aplicacions típiques dels tubs per a cables



Les solucions Nylofix i Tubeflex permeten derivar, protegir o canviar cables per tub corrugat en tota mena de projectes elèctrics:

●   Organització i agrupació de cables
●   Protecció de cables elèctrics, de dades o mànegues.
●   Canalitzacions temporals o permanents, segons tipus de tub.
●   Entorns interiors o exteriors industrials.



La combinació ideal: càlcul, normativa i el sistema adequat



Una instal·lació ben feta comença per calcular correctament quants cables poden passar pel tub, tal com estableix la normativa. Però igual d'important és triar el sistema de protecció que millor s'adapti a l'entorn i a les necessitats específiques de cada projecte.

A INTERFLEX posem a la teva disposició les solucions Nylofix i Tubeflex, dissenyades per a oferir fiabilitat, seguretat i facilitat de muntatge en tota mena d'instal·lacions elèctriques.



Tens un projecte en marxa? Contacta amb nosaltres i t'ajudarem a triar l'opció més adequada.
