Conociendo los tipos de clavijas: selección y usos comunes



En el entorno industrial, las conexiones eléctricas requieren algo más que un simple enchufe: necesitan sistemas robustos, seguros y adaptados a condiciones exigentes. Las clavijas industriales cumplen precisamente esa función, permitiendo una conexión fiable y duradera, incluso bajo cargas elevadas y en entornos extremos.

En este artículo, repasamos los principales tipos de clavijas para cables, sus aplicaciones, cómo seleccionar el modelo adecuado y qué ventajas ofrecen gamas como PCE, distribuida por INTERFLEX.



¿Qué es y para qué sirve una clavija industrial?

Las clavijas industriales están diseñadas para garantizar conexiones eléctricas seguras y duraderas en espacios donde las condiciones de trabajo son exigentes, como fábricas, talleres, obras o instalaciones al aire libre.

Son conectores fabricados para transportar corriente en entornos donde las clavijas domésticas no serían suficientes, ya que están hechas con materiales de alta resistencia y pueden soportar voltajes y corrientes diferentes a las domésticas.

Están normalizadas bajo la norma IEC 60309, lo que garantiza compatibilidad y seguridad a nivel internacional.




Características técnicas clave de las clavijas

Estas clavijas no solo sirven para conectar: están pensadas para proteger, resistir y durar.

Entre sus principales características destacan:

●    Alta resistencia mecánica: fabricadas en materiales como poliamida, policarbonato o goma, son capaces de soportar golpes, caídas, vibraciones y exposición a agentes químicos.

●    Capacidad para altas cargas: están disponibles en versiones desde 16A hasta 125A, y admiten tensiones desde 110 V hasta 690 V, tanto en corriente monofásica como trifásica.

●    Protección ambiental: gracias a su grado de estanqueidad IP44, IP54 o IP67, pueden instalarse en interiores o exteriores, incluso en entornos con polvo, humedad o salpicaduras de agua.

●    Seguridad en la conexión: cuentan con sistemas de bloqueo mecánico, tapas protectoras y estructuras que impiden el contacto accidental con partes activas.

●    Normativa internacional: cumplen la IEC 60309, lo que permite usarlas en cualquier país con garantías de compatibilidad.



Tipos comunes de clavijas industriales y sus aplicaciones

Las clavijas industriales están disponibles en múltiples configuraciones, lo que permite adaptarlas con precisión a cada tipo de instalación eléctrica, entorno de trabajo y exigencia técnica. A continuación, repasamos las variantes más habituales y los usos recomendados

Clavijas estándar desde 16A hasta 125A



Diseñadas para soportar altos amperajes, desde 16A hasta 125A, sin sobrecalentamiento ni deterioro.

Aplicaciones:

●    Hornos industriales
●    Compresores de gran potencia
●    Generadores y motores de alta demanda energética

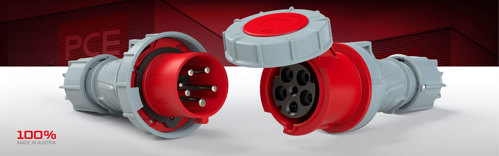

Img: Enchufes CEE Serie 16/32A series SHARK

Clavijas impermeables (IP67)

Equipadas con sellos especiales para evitar la entrada de agua y polvo, con certificación de protección IP67.

Aplicaciones:

●    Exteriores o entornos expuestos a la intemperie
●    Plantas de procesamiento industrial
●    Lavaderos o zonas con alta humedad o agentes químicos


Img: 63/125A POWER TWIST IP66/67 (IP44 opcional)



Clavijas con sistema de bloqueo

Incluyen un mecanismo que evita desconexiones accidentales durante el funcionamiento.

Aplicaciones:

●    Procesos críticos o automatizados
●    Líneas de producción continua
●    Instalaciones con riesgo operativo por interrupción eléctrica


 Img: bases de enchufe con interruptor CEE serie compacta 16/32A 63/125A





Otras consideraciones complementarias



Además de estas tipologías, las clavijas industriales pueden variar según:



●    Número de polos: de 2 a 5 (fase, neutro y tierra), según la necesidad de conexión. Estas configuraciones se eligen en función del tipo de sistema eléctrico (monofásico o trifásico) y la carga a alimentar (por ejemplo, motores, compresores o maquinaria de producción).



●    Intensidad nominal: disponibles en versiones de 16A, 32A, 63A y hasta 125A, cubriendo desde herramientas eléctricas ligeras hasta equipos de alto consumo. La elección depende de la potencia del equipo y de la capacidad de la línea de alimentación.



●    Forma y diseño: las clavijas rectas son ideales para espacios abiertos o con acceso frontal, mientras que las clavijas acodadas facilitan la conexión en zonas con poco espacio o para reducir la tensión del cable. Además, existen versiones móviles (para instalaciones temporales) y fijas, ya sean empotrables, murales o de sobreponer, en función del tipo de montaje requerido.



●    Grado de protección (IP): las versiones con protección IP44 son adecuadas para interiores o zonas protegidas, sin exposición directa al polvo o al agua. En cambio, las clavijas con grado IP67 están diseñadas para exteriores, obras, lavaderos industriales o entornos donde haya humedad, polvo o productos químicos.



●    Color e identificación de tensión: siguiendo la normativa IEC 60309, el color de la clavija indica la tensión nominal del sistema. Las clavijas azules corresponden a 230 V para sistemas monofásicos estándar, las rojas a 400 V para instalaciones trifásicas industriales y las amarillas a 110 V, utilizadas habitualmente en obras y entornos de baja tensión.

Aplicaciones prácticas según el tipo de clavija



Gracias a su variedad de formatos y características, las clavijas industriales se utilizan en numerosos contextos, como:

●    Alimentación de maquinaria pesada (motores, bombas, compresores) en fábricas o talleres.

●    Sistemas de iluminación industrial en almacenes, hangares o ferias.

●    Conexiones temporales en eventos, ferias o mantenimientos.

●    Instalaciones en obras o entornos hostiles, con presencia de polvo, humedad o sustancias químicas.

●    Unidades móviles o de mantenimiento, donde se requiere movilidad y facilidad de conexión/desconexión.





¿Cómo elegir la clavija adecuada? 7 consejos de INTERFLEX para la selección

Elegir la clavija adecuada es clave para evitar fallos, aumentar la durabilidad del sistema y garantizar la seguridad del personal. Por ello, te recomendamos tener siempre en cuenta los siguientes aspectos:

1. Define el voltaje y la corriente requeridos por el equipo (por ejemplo, 230 V/32A o 400 V/63A).

2. Evalúa el entorno de instalación: si hay agua, polvo o riesgo químico, escoge una clavija con protección IP67.

3. Verifica la posición horaria del contacto de tierra: según IEC 60309, la posición del pin de tierra (por ejemplo, 6h, 4h o 7h) indica la tensión y la frecuencia del sistema. Esto impide conectar dispositivos incompatibles.



○    Ejemplos comunes:

■    4 h → 400 V / 50 Hz (trifásico con neutro), muy común en Europa para maquinaria pesada.
■    6 h → 230 V / 50 Hz (monofásico), ideal para herramientas portátiles o luminarias.
■    7 h → 110 V / 50-60 Hz, usado en obras y entornos temporales con baja tensión por seguridad.
■    9 h → 500 V, más habitual en sectores industriales específicos con altas exigencias.



4. Elige materiales de calidad, con contactos internos de latón y carcasa de alto rendimiento.

5. Prioriza la seguridad: busca modelos con bloqueo mecánico, cubiertas protectoras y conexión rápida. Usar las versiones de rápida instalación del cable sin tornillos

6. Asegúrate del cumplimiento normativo, especialmente IEC 60309.

7. Considera la necesidad de modelos con bloqueo y elementos de seguridad adicionales.

Si tienes dudas, consulta siempre con un proveedor especializado o un técnico cualificado.



Soluciones PCE: robustez y confianza industrial

En INTERFLEX trabajamos con la marca austriaca PCE, uno de los fabricantes líderes en soluciones de conexión eléctrica industrial. Sus clavijas, enchufes y tomas están diseñadas para ofrecer durabilidad, seguridad y compatibilidad internacional.

Su catálogo cubre todas las necesidades de los instaladores profesionales con:

●    Clavijas desde 16A hasta 125A, en múltiples configuraciones (2P+T, 3P+T, 3P+N+T).
●    Modelos con IP67, ideales para exteriores e industrias alimentarias o químicas.
●    Conectores de empotrar, aéreos o de superficie, adaptados al tipo de instalación.
●    Alta calidad de materiales: carcasas resistentes, contactos de latón y ensamblajes seguros.
●    Rangos de temperatura de -25 °C a 80 °C, ideales para condiciones extremas.








¿Por qué te recomendamos la gama PCE frente a otras?



En el sector industrial, donde la seguridad, la fiabilidad y la durabilidad son innegociables, no todas las soluciones eléctricas ofrecen las mismas garantías. La gama de clavijas y enchufes industriales PCE destaca frente a otras alternativas por varias razones clave:



Cumplimiento normativo real y riguroso



Mientras algunas marcas solo aseguran un cumplimiento básico, PCE trabaja con laboratorio propio bajo normativa internacional IEC 60309 con total fiabilidad. Esto garantiza:

●    Compatibilidad entre sistemas de diferentes países o fabricantes.
●    Instalaciones seguras y estandarizadas.
●    Confianza en entornos donde no puede haber margen de error.



Variedad que se adapta a cada instalación



Otras gamas pueden ser limitadas en configuraciones o amperajes, mientras que PCE ofrece:

●    Amplio rango de intensidades: desde 16A hasta 125A.
●    Variantes de 2 a 5 polos: adaptables a cualquier necesidad eléctrica.
●    Diversos sistemas de montaje: aéreos, empotrables, murales, rectos o acodados.
●    Versiones con protección hasta IP67



Esto permite una versatilidad total en cualquier tipo de proyecto industrial, desde instalaciones provisionales hasta plantas de producción.



Conexión sin tornillos y desmontaje rápido de la carcasa



La gama de PCE  incorpora un sistema de conexión sin tornillos, diseñado para optimizar la instalación, el mantenimiento y la manipulación de sus carcasas. Este mecanismo permite un montaje y desmontaje rápido, eliminando la necesidad de herramientas adicionales y reduciendo significativamente los tiempos de intervención.





Img: montaje del cable sin necesidad de herramientas



Este sistema no solo mejora la eficiencia operativa, sino que también contribuye a mantener la integridad del equipo, evitando el desgaste o daño por uso de herramientas metálicas.

Calidad constructiva que marca la diferencia



PCE utiliza materiales de alta resistencia como poliamida reforzada y contactos de latón niquelado de gran conductividad. A diferencia de otras opciones más económicas las tomas de corriente PCE se diferencian por:

●    Resistir golpes, químicos, humedad y temperaturas extremas.
●    Incorporar sistemas de cierre y bloqueo fiables, que evitan desconexiones accidentales.
●    Disponer de versiones con protecciones IP44 e IP67, ideales para ambientes agresivos o exteriores.



Una elección que marca la diferencia

En instalaciones industriales, no basta con “que funcione”: se requiere fiabilidad, protección y cumplimiento normativo. Por eso, elegir la clavija adecuada no solo facilita el trabajo del instalador, sino que previene fallos, accidentes y paradas imprevistas.



En INTERFLEX contamos con una amplia experiencia en distribución de soluciones industriales para instalaciones eléctricas. Nuestro catálogo incluye conectores, clavijas, tomas y racores, y te asesoramos para elegir el producto adecuado en función de tu proyecto y las condiciones del entorno.

¿Tienes dudas sobre qué modelo necesitas?

Contáctanos y te ayudaremos a escoger la solución más segura y eficiente para tu instalación.
